概述觸變劑6500是將脂肪酸醯胺蠟的粉末在媒介物中加熱分散，使其膨潤，形成強有力的網狀結構，從而賦予對塗料的增粘性，而賦予防沉，防垂等功能。由於粉末狀，費用較低，是一種再塗性佳、危險性極少的添加劑。



一般性質(本資料僅供參考，若需詳細產品檢驗規格，請與本公司聯絡)



外觀：白色~微黃色細粉末



粒子度：15u以下



融點：約126°C



酸價：5以下



胺價：5以下



體積比重：0.18





·具有優異的觸變性，提供更佳的防沈，防垂效異。無結粒之不良情況。和其他觸變助劑比較，6650有較高之performance/cost。





能夠廣泛使用於各種合成樹脂塗料，特別適用於純環氧塗料，氯化橡膠塗料PU等重防蝕底漆系。





由於是粉末狀，往塗料中分散時，在必要進行加溫膨潤。砂磨分散機等的剪斷和溫度同時施加型是最適的方法。分散溫度的標準是50-70°C，含極性溶劑少的媒介物中，需要在較高溫下分解。添加量以塗料全配合的0.5-3.0%(重量比)為標準量。

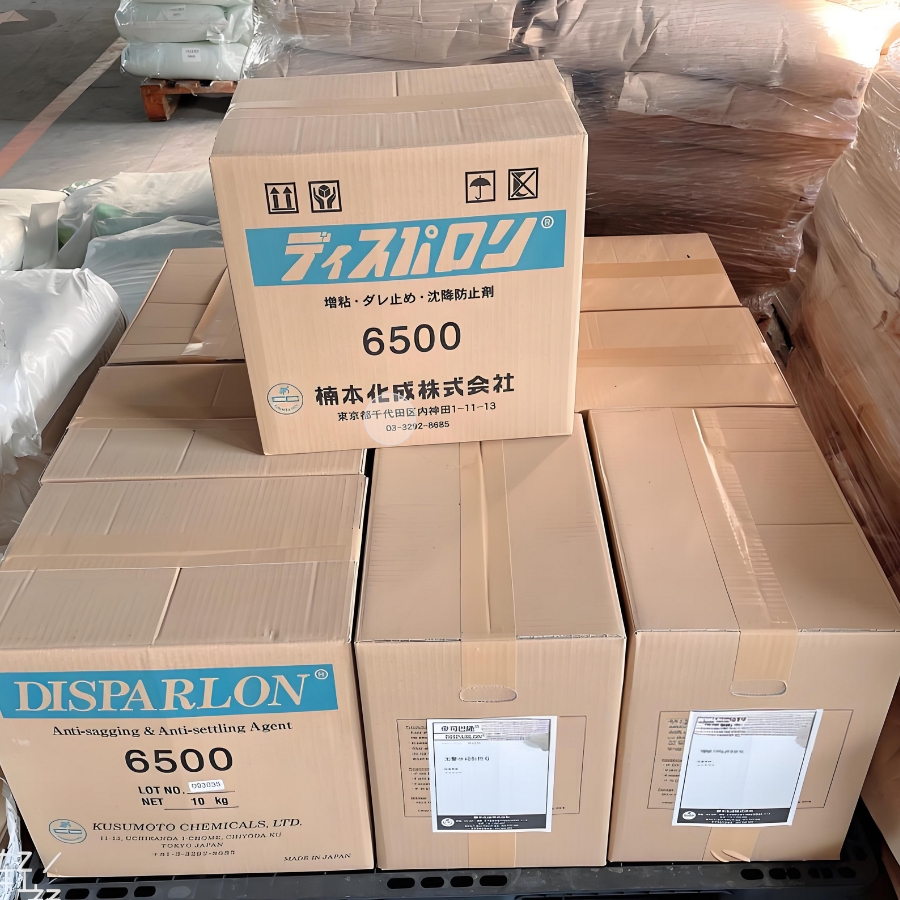

包裝：10公斤





冬季等不能充分加溫的時期條件下，塗料配合中加入1-2%的IPA可以促進膨潤。加溫分散後塗料儘可能冷卻。攪拌冷卻的情況下，有可能防礙膨潤結構的形成，從而得不到所定的預期效果。有必要引起注意。另外，有關再塗性，只對本社所考慮到的塗料進行了試驗。用戶使用時，要對實際的塗料系進行充分確認。

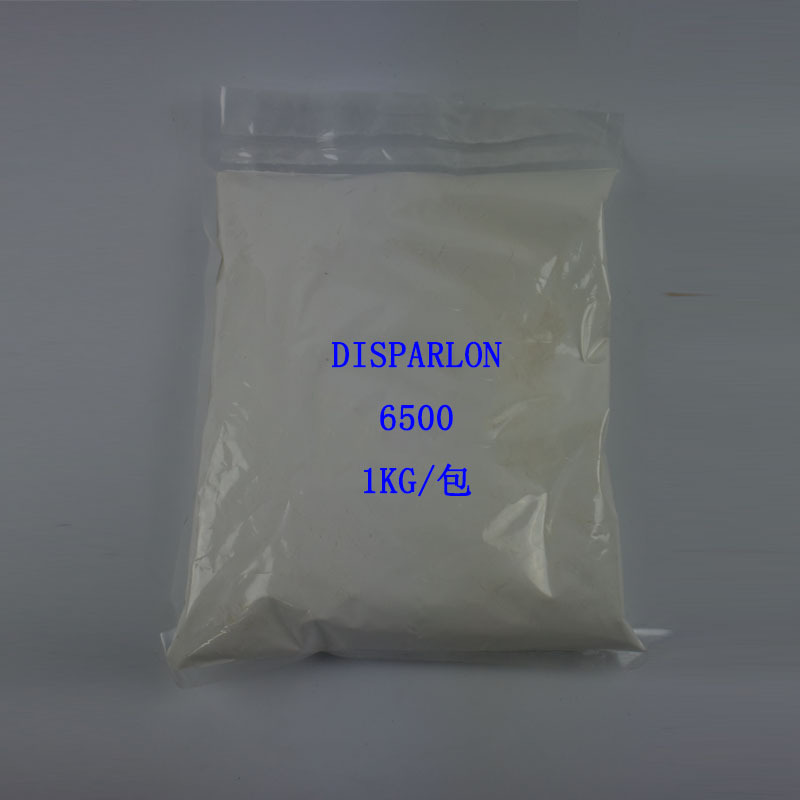

DISPARLON 6500高性能聚酰胺蠟觸變劑
一、產品概述
DISPARLON 6500是一種高效聚酰胺蠟系觸變劑。它通過特殊的工藝制備而成，能在有機溶劑體系中形成強大的三維網絡結構，從而為涂料、油墨等產品提供優異的防沉降、抗流掛性能，同時還能改善產品的施工性和儲存穩定性。它是一種廣泛應用于工業涂料的高性能流變助劑。
產品名稱：DISPARLON 6500
化學組成：聚酰胺蠟
外觀：白色至微黃色粉末
特點：高效增稠、觸變性強、防沉效果好、熱穩定性佳。

二、核心特性與優勢
1.卓越的防沉降性：
能有效防止顏料（尤其是高密度顏料如硫酸鋇、鈦白粉）和填料在儲存過程中沉淀結塊，保持體系均勻穩定，延長產品保質期。

2.優異的抗流掛性：
在施工時，特別是垂直面噴涂或厚涂時，能賦予涂料良好的抗流掛性能，防止涂料下垂，形成厚膜涂層而不產生流掛現象，節省材料并保證涂裝效果。

3.強烈的觸變性：
其主要功能是提供觸變性。即涂料在受到剪切力（如攪拌、噴涂、刷涂）時，粘度迅速下降，易于施工；一旦剪切力消失，粘度又能迅速恢復，防止流掛和滲透。這使得施工更順暢，漆膜更豐滿。

4.良好的相容性：
適用于多種溶劑型體系，如環氧樹脂涂料、丙烯酸涂料、氯化橡膠涂料、聚氨酯涂料、乙烯基涂料以及各類油墨等，相容性廣，不易產生副作用。

5.對光澤影響小：
與某些無機觸變劑相比，聚酰胺蠟類觸變劑對漆膜的光澤度影響非常小，適合用于對光澤有要求的中高檔面漆和罩光漆。

6.增強儲存穩定性：
通過穩定的三維網絡結構，鎖住體系成分，不僅防沉，還能減少體系內化學反應的速率，提升產品長期儲存的穩定性。

三、應用領域
DISPARLON 6500主要用于需要高觸變性和防沉性的溶劑型體系，典型應用包括：
工業防腐涂料：環氧富鋅底漆、環氧云鐵中間漆、環氧瀝青漆等。
船舶涂料：船殼漆、甲板漆、防污漆等。
集裝箱涂料：各層涂料均可使用，提供良好的抗流掛性。
汽車涂料：部分底漆和中涂漆。
重型機械涂料：需要厚涂且抗流掛的場合。
油墨：絲網印刷油墨、凹版印刷油墨等，防止顏料沉降并改善印刷性能。
膠粘劑與密封膠：提供增稠和防流掛效果。

四、添加方法與用量
重要提示：正確的添加和活化工藝是發揮DISPARLON 6500最大效用的關鍵。
1.推薦用量：
通常添加量為總配方量的0.2%-2.0%。具體用量需根據體系配方、所需觸變程度和粘度通過實驗確定。

2.添加工藝（強烈建議預凝膠法）：
步驟一：制備預凝膠。先將DISPARLON 6500粉末在高速攪拌下緩慢加入到一部分預熱的溶劑（如二甲苯、溶劑油等，溫度建議在50-60°C）中。
步驟二：高速分散。在保持溫度的情況下，使用高速分散機進行充分分散（通常約10-15分鐘），直至形成均勻、半透明的凝膠狀物質。充分的剪切和適當的溫度是活化其觸變性的必要條件。
步驟三：添加至主體系。將制備好的預凝膠冷卻至室溫，然后在生產過程的調漆階段（即顏料分散完成后）加入至主涂料體系中，中低速攪拌均勻即可。

3.直接添加法（不推薦）：
也可將粉末直接投入料中，但需要更長時間的高速攪拌和適當的升溫才能完全活化，效果不如預凝膠法穩定，且易產生顆粒。

五、注意事項
活化溫度：溫度過低會導致活化不完全，觸變效果差；溫度過高（長期超過80°C）可能破壞蠟結構，導致效果降低。
儲存條件：本品需密封保存于陰涼干燥處，避免吸潮。
實驗驗證：在使用于新配方前，務必進行小樣試驗，以確定最佳添加量和工藝。
替代產品：同類產品包括海明斯的氣相二氧化硅（如Aerosil 200）、畢克化學的有機膨潤土（如Bentone系列）等，但DISPARLON 6500在抗流掛性和對光澤的影響方面有其獨特優勢。
